H20 Højdeforskyder

Den varmforzinkede H20 Højdeforskyder bruges sammen med H20 Bjælkebeslag til forskalling af højere betonbjælker.

Højden justeres i 1 cm modul med den fasthængende dorn.

Vægt 4,5 kg. 50 stk. kolli

Navn	Varenr.	Vægt
H20 HØJDEFORSKYDER	601069	4,5

Brugervejledning

H 20 Bjælkebeslag spændes fast på trædragerens over-flange med den indbyggede bolt med vingemøtrik.

H20 Højdeforskyder monteres med den indbyggede dorn på H 20 Bjælkebeslaget svarende til den aktuelle bjælkehøjde. Højdejusteringen kan ske i 1 cm modul.

Tilladelige afstande Højden på sideforskallingen = H, er bestemmende for afstanden. Ved runde bjælker er højden på ydersiden afgørende.

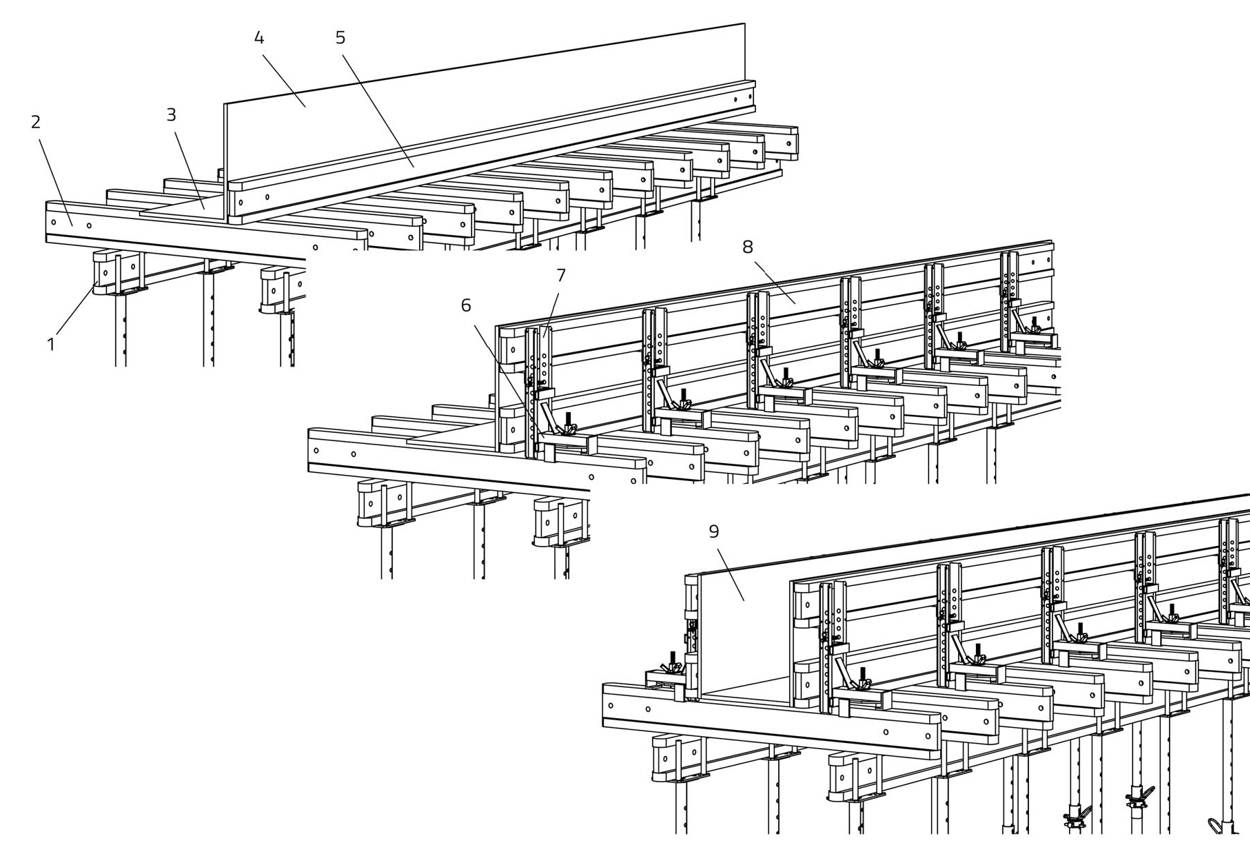

1. Opstilling af remme og støtter.

2. Strøer lægges ud.

3. Bundforskallingen sømmes på.

4. Sidefineren stilles op hæftes.

5. H 20 trædrager og planker fastgøres.

6. H 20 Bjælkbeslag sættes ned over strøerne (2), stødes ind mod sideforskallingen (4+5) og spændes med hammeren.

7. H 20 Højdeforskyder monteres svarende til bjælkehøjden.

8. Den øverste trædrager lægges på højdeforskyderens vinkelbeslag (7).

9. Den anden sideforskalling monteres på samme måde, som beskrevet i punkterne 4-8.

BEMÆRK:

H 20 Bjælkebeslagene skal altid monteres parvis overfor hinanden på samme strø (9).

H20 Højdeforskyder
Produktnavn	Varenr.	Vægt
H20 HØJDEFORSKYDER	601069	4,5

ANVENDELSESEKSEMPLER

H 20 Bjælkebeslag med H 20 Højdeforskyder kan monteres på alle forskallingsdragere af træ (som f.eks. H 20) med kropshøjde på 20 cm eller 24 cm.

En H 20 trædrager kan, uden brug af H 20 Højdeforskyder, monteres lodret i H 20 Bjælkebeslagets C-profil.

BJÆLKE

RÆKVÆRK MED DÆKFORSKALLING

DÆKFORSKALLING

Yderforskallingen monteres i dette eksempel med lodret stående H 20-trædragere. Det er defor ikke nødvendigt at bruge H 20 Højderforskyder.

NB!

Det større horisontale tryk på yderforskallingen skal evt. kunne overføres videre ind i under-støtningen eller til bygnings-delen.

Også disse eksempler udføres enkelt og problemløst med H 20 Bjælkebeslag uden besværlige tilpasninger.

NB!

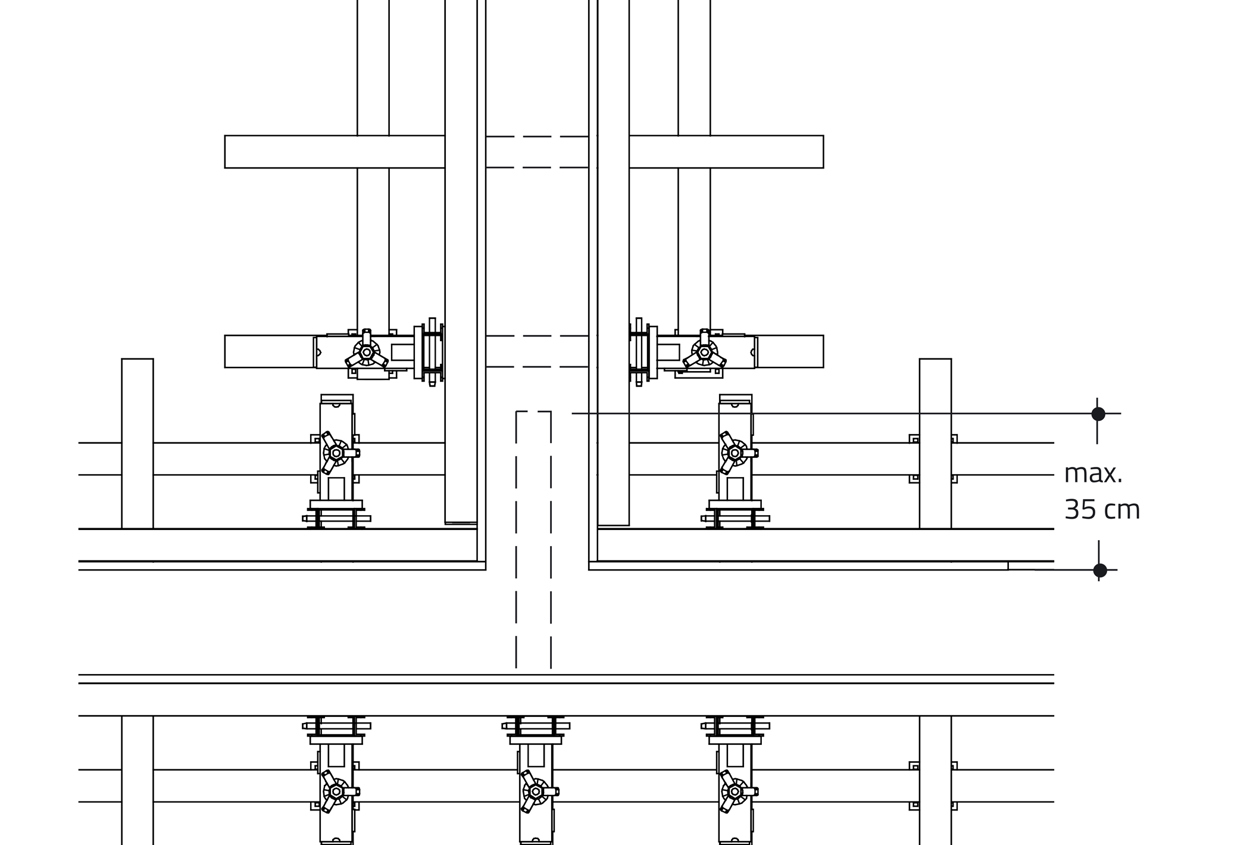

Det skal blot sikres, at strødrageren ikke går længere end 35 cm ind under den tværgående bjælkeforskalling.

KANTBJÆLKE MED DÆK

T-SAMLINGER OG BJÆLKEKRYDS

Ved en kombineret bjælkedækforskalling med trædragere, er der 2 muligheder afhængig af strøretningen.

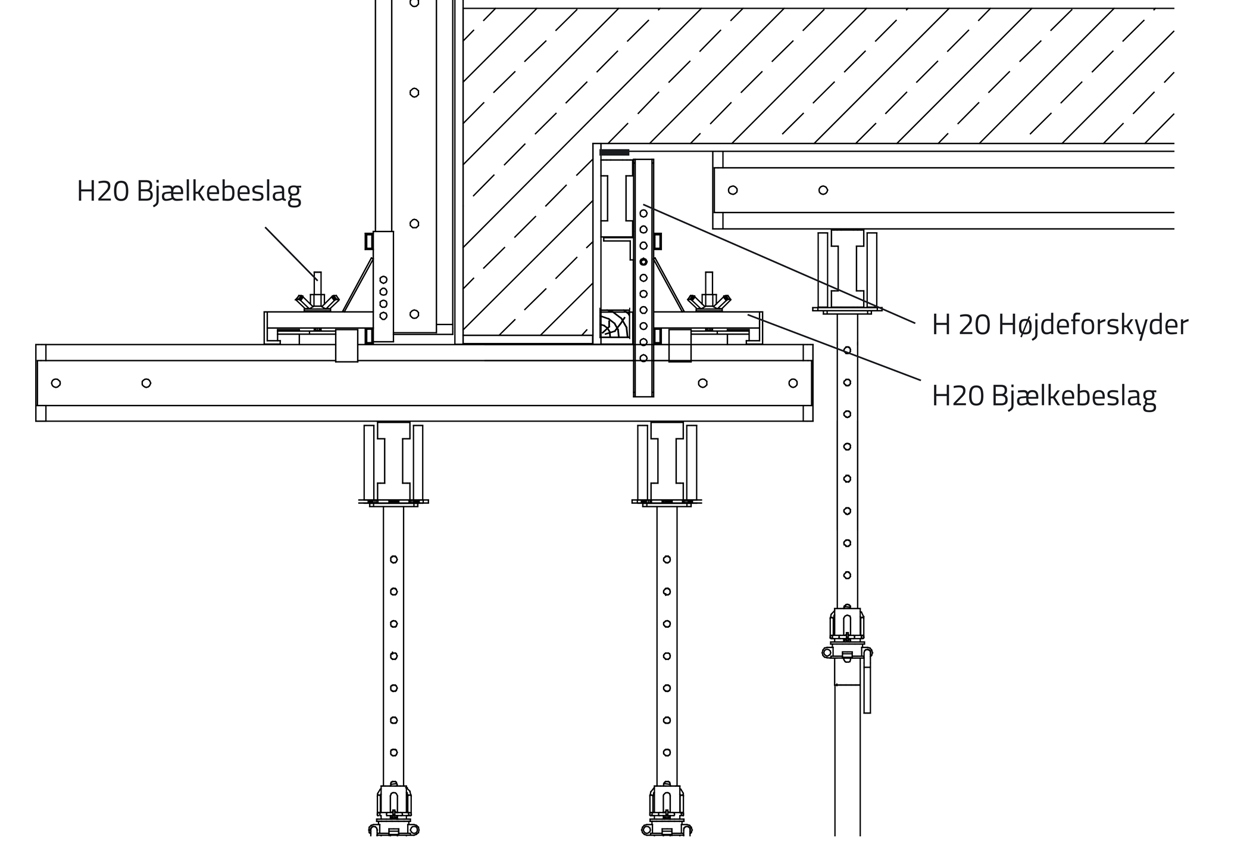

Strøretning parallel med bjælken: H20 drageren, der støtter bjælkens sideforskalling, placeres med H 20 Højde-forskyder således, at den samtidig understøtter fineren til dækforskallingen.

Strøretning på tværs af bjælkeretningen: I dette tilfælde sænkes H 20 drageren så langt ned, at dækstrøen kan lægges ind over den.

Andre dækforskallings-systemer kan også løses uden problemer pga. H20 Højdeforskyderens justeringsmuligheder.
