Fod MP 50
Fod til brug i MP.
Længde: 50 cm, Vægt: 8,9 kg. 20 stk. kolli
Navn | Varenr. | Vægt | |
---|---|---|---|
MULTIPROP-FOD 50 | 552000 | 8,9 |
Brugervejledning
FOD MP 50 TIL BRUG I MP
Tilladelig belastning maks. 60 kN
MULTIPROP Fod MP 50 3.1 er ikke en støtteforlængelse, men forhøjer opstillingsfladen med 50 cm.
– Den indstillede støttelængde er bestemmende for dækstøttens bæreevne.
– Fod MP 50 kan monteres på enten MULTIPROP-støttens inder- eller yderrør.
– Kan også monteres på enhver anden type dækstøtte med passende rørprofil.
Montage
1. Sæt støtten 1 på Fod MP 50 3.
2. Fodens centrertappe 3.3 griber ind i hullerne på støttens fodplade 1.8 respektive topplade 1.9. Fig. 3

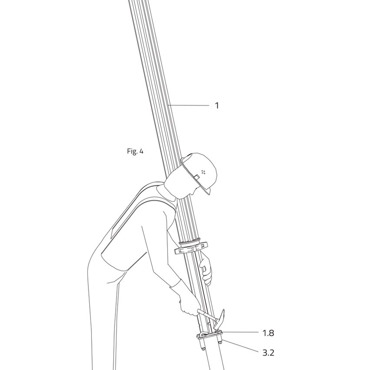

3. Slå klemmekløerne 3.2 ind over støttens fodplade resp. topplade med en hammer. Fig. 4
Fod MP 50 er fastgjort til støtten.
Frigørelse
1. Slå klemmekløerne 3.2 løs med hammeren.
2. Fjern Fod MP 50.
Fod MP 50 | |||||||
---|---|---|---|---|---|---|---|
Produktnavn | Varenr. | Vægt | |||||
MULTIPROP-FOD 50 | 552000 | 8,9 |
