MEGA-støtter forenkler byggeproces i stort byggeri
Af Jan Pasternak
I 2026 åbner den 18 etager høje erhvervsbygning ”Höfn” på Aarhus Havn – det store byggeri har en teknisk udfordrende og markant udkragning, der i byggeperioden har været båret af en type understøtninger, som tidligere primært har været anvendt til brounderstøtning i andre lande med stor succes. Her har DM Supply A/S fundet en innovativ anvendelse af dette sværvægtsgrej
Aarhus får i disse år en helt ny bydel i det gamle havneområde. Sydhavnskvarteret, der forventes at stå færdigt i 2026, kommer til at rumme både erhverv, kultur og uddannelse. Enkelte bevaringsværdige ældre byggerier sættes i stand, men der bygges også nyt, og vi er oppe i den store skala med bl.a. kontorhuset Akson på 26 etager og Höfn på 18 etager, der kommer til at rumme et nyt Guldsmeden hotel, spillestedet Train, lydstudiefællesskabet Lydhavnen samt kontorer på de øverste etager.
Sydhavnskvarteret udvikles i et samarbejde mellem pensionskassen PKA og entreprenør- og byudviklingsvirksomheden A. Enggaard A/S, der også står som entreprenør på Höfn. Arkitektfirmaet AART har tegnet Höfn.
En markant del af Höfn’s design er den frithængende seks meters udkragning, som vender ud mod hjørnet af Kalkværksvej på havnesiden. Udkragningen starter over bygningens base over anden sals højde og fortsætter 14 etager op.
Ny anvendelse af brounderstøtning forenkler byggeriet
En af udfordringerne ved store udkragninger rent byggeteknisk er, at de skal understøttes i byggeperioden, eller i hvert fald længe nok til, at den berørte del af bygningen bliver selvbærende. DM Supply, der bl.a. leverer understøtninger til betonelementbyggerier, var tidligt inde i byggeriet med forslag til, hvordan udfordringerne med understøtningen kunne løses.
Traditionelt bruger man en gitterkonstruktion, der f.eks. kan være baseret på DM Supply’s MULTIPROP-støtter, men en sådan konstruktion kræver typisk meget materiel og er tidkrævende både at opstille samt at nedtage.
- DM Supply var hurtigt på banen med to forslag: En traditionel gitterløsning og en løsning med deres MEGA-støtter, som er fritstående. Vi har aldrig benyttet andet end gitterløsninger, men baseret på DM’s beregninger og tegningsmateriale kunne vi hurtigt se fidusen. Løsningen med MEGA-støtter krævede meget mindre materiel, var hurtigere at sætte op og især at afmontere, og så kunne vi komme rundt om støtterne med trucks under byggeriet, hvilket man ikke kan med en gitterløsning, forklarer byggeleder Andreas Rasmussen fra A. Enggaard.
Ifølge Andreas Rasmussen er hver etage en del af et samlet system, hvor kræfterne i udkragningen trækkes ind i bygningens stabiliserende væg ved hjælp af vægsko i elementerne og kraftig stringerarmering i dækskiven. Det krævede tre sammenstøbte og fuldt afhærdede etager, før udkragningen blev selvbærende i den midlertidige situation og efterfølgende ville kunne bære de overliggende etager op til 17. sal. I den mellemliggende tid skulle konstruktionen bæres af understøtningerne.
De medarbejdere, der skulle udføre selve arbejdet på pladsen, var straks med på idéen med at bruge MEGA-støtter.
- Det er jo en speciel situation, som vi sjældent er ude i, så jeg inddrog mine medarbejdere i valget for at være sikker på, at det var den rigtige løsning med MEGA-støtterne. De kunne også hurtigt se idéen, og jeg må sige, at løsningen har fungeret upåklageligt, og jeg kan godt forestille mig at bruge den igen. Jeg har faktisk ikke noget negativt at sige om den løsning, siger formand Jens Andreassen fra A. Enggaard.
Ifølge Andreas Rasmussen fungerede MEGA-støtterne så godt, at man også valgte at bruge dem længere oppe i byggeriet, hvor nogle vægge skulle spændes sammen. Her gjorde MEGA-støtterne det muligt at føre lasterne direkte ned i den underliggende bjælke, i stedet for med en normal gitterløsning, hvor lasterne ville være overført på hver side af bjælken.

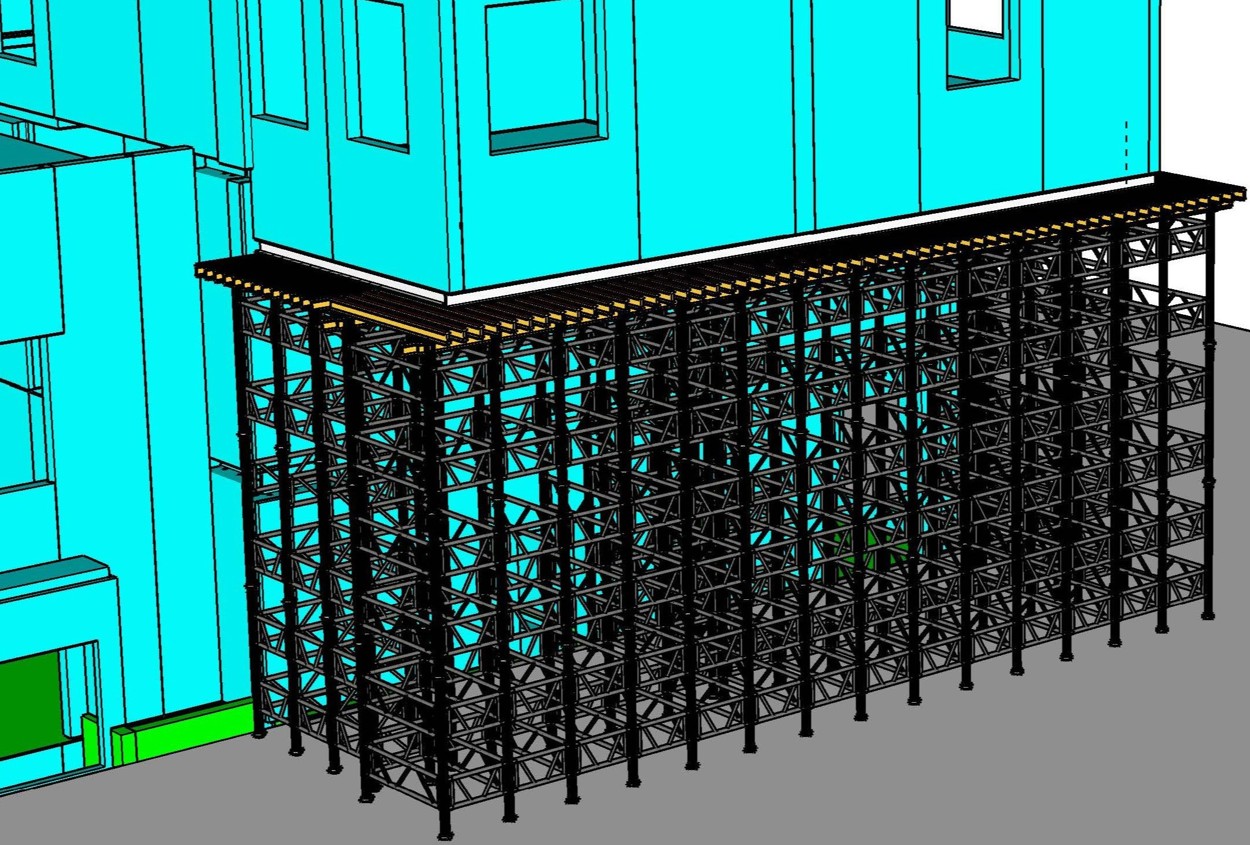

Multiprop løsning (illustreret af CIKON)

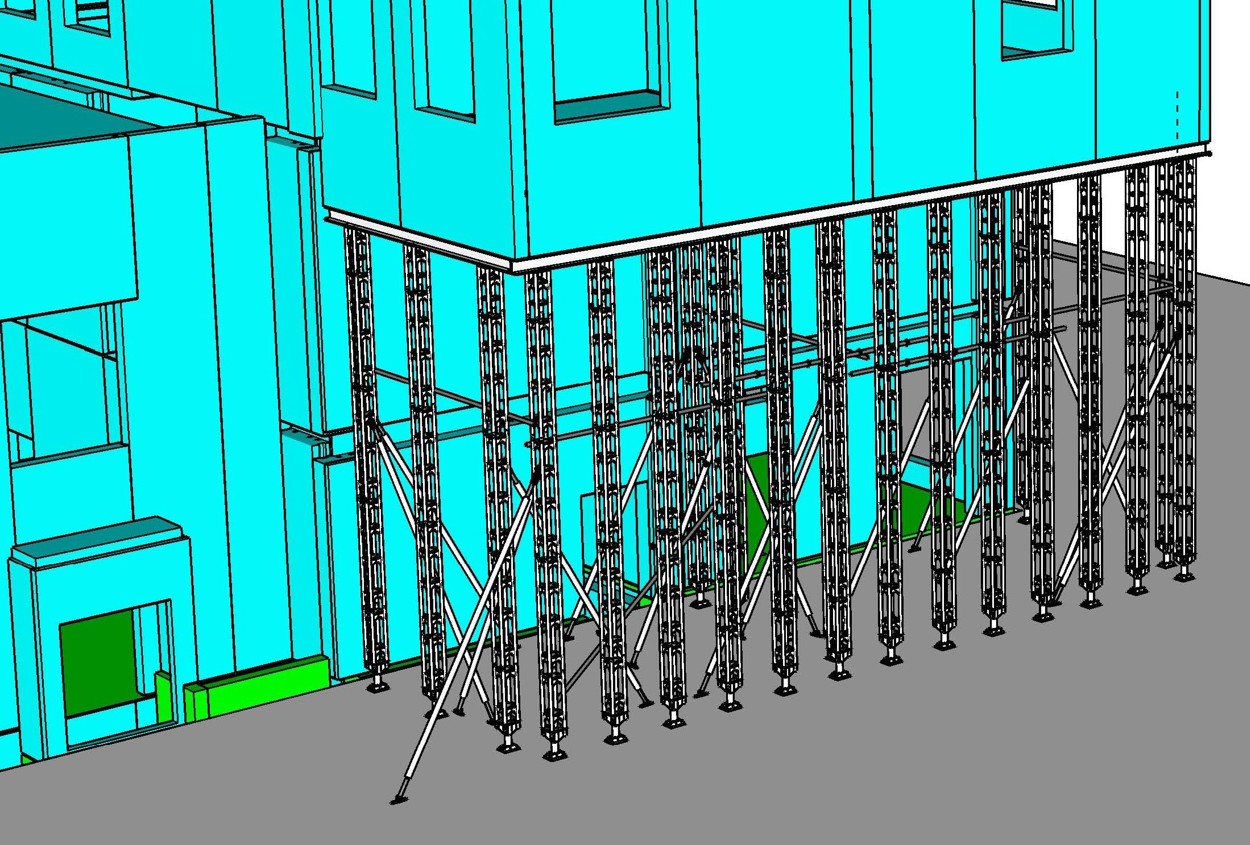

MEGA-støtte løsning (illustreret af CIKON)
MEGA-støtter kan bære store laster i højden
MEGA-støtterne er et produkt fra det tyske firma Hünnebeck, som DM Supply forhandler i Danmark. Støtterne er først og fremmest udviklet som brounderstøtning, men har nu også bevist deres værd i betonelementbaserede byggerier.
- Når vi kommer ind på sådan en opgave, får vi opgivet, hvor store lasterne er, i dette tilfælde samlet set 360 tons, hvor stor fladen er, og i hvilken højde der skal understøttes. I denne sag var der yderligere den komplikation, at understøtningen skulle placeres på hjørnet af byggefeltet, som lå ud til den primære byggepladsvej for lastbiler og maskiner til de otte andre byggefelter på Sydhavnen. Derfor var optimering af pladsen og opsætningstiden vigtige parametre for valget, hvor en traditionel gitterløsning ville have været en begrænsende faktor. Så sammen med vores rådgiver Carsten Ipsen fra Cikon, kom vi hurtigt på løsningen med at bruge MEGA-støtterne i stedet for. Carsten udarbejdede så de beregninger og tegninger, der overbeviste kunden om, at det var en holdbar løsning, forklarer Intern salgs- & kundekoordinator Martin Bøcker Hamann-Bruun fra DM Supply.
Ifølge Martin Bøcker Hamann-Bruun var løsningen med MEGA-støtterne ca. 1/3 billigere i leje for A. Enggaard. Vægt- og volumenmæssigt skulle der kun bruges 1/3 materiel i forhold til en traditionel løsning, hvilket resulterede i, at man kunne nøjes med at køre ét vognlæs frem for tre, hvilket sparede væsentligt på både tid, ressourcer og CO2-udledning.
- I stedet for en montagetid på to til tre uger kunne MEGA-støtterne opstilles på én uge, og også afmonteringen var meget hurtigere. Endnu en væsentlig fordel på den snævre byggeplads var, at MEGA-støtterne har et meget lille fodaftryk, hvor en gitterløsning typisk går 2-3 meter udover bygningen, siger Carsten Ipsen.
MEGA-støtter fra Hünnebeck består af en firkantet stålstøtteramme med et tværsnit på 25x25 cm og står enkeltvis, men kan om nødvendigt monteres sammen til tårne. Hver støtte kan bære en last på op til 210 kN eller ca. 21 ton i højder fra 1-16 meter.
